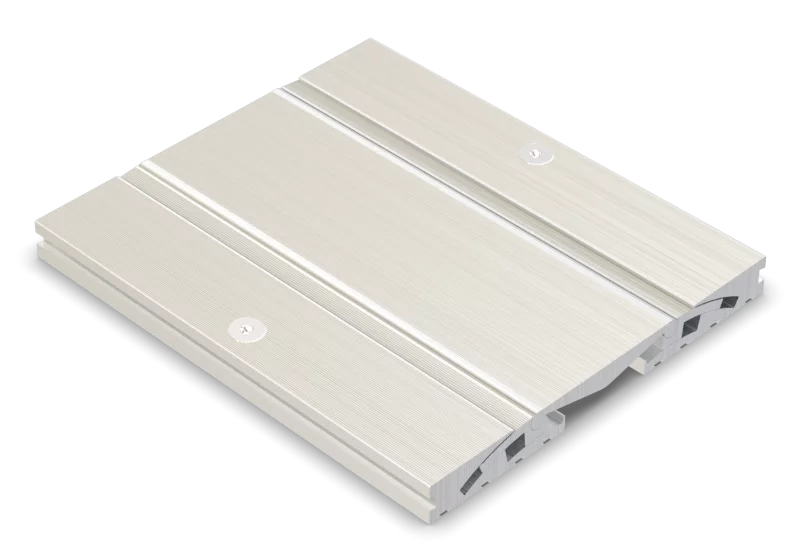

Schwerlast Fugenprofile

AL.5.210/20

für normale Lasten
geringe Einbauhöhe
dreidimensionale Bewegungsaufnahme
stabile Vollaluminiumkonstruktion

Datenblatt jetzt anfragen

Für weitere Fragen stehen wir auch telefonisch zur Verfügung.

+49(0)8406/9294-0

Geschlossen Öffnet am Di., 07. Jan. um 07:00 Uhr

Samstag: Geschlossen
Sonntag (Betriebsurlaub): Geschlossen
Montag (Betriebsurlaub): Geschlossen
Dienstag (Betriebsurlaub): Geschlossen
Mittwoch (Betriebsurlaub): Geschlossen
Donnerstag (Betriebsurlaub): Geschlossen
Freitag (Betriebsurlaub): Geschlossen

Eigenschaften

schwerlastbeständig, staplerüberfahrbar, durch die besondere Profilkonstruktion greift kein Auflageschenkel unter den Belag (bei dünnen Belägen wird hierdurch das Abreißen des Belages verhindert)

Einsatzbereiche

Produktions-/Lagerhallen im Industriebau, Einkaufszentren, Bahnhöfe, Flughäfen, Messe-/Ausstellungshallen

Material

Aluminium

Belagsarten

Beschichtung, Beton, Estrich, Industriebeläge, Naturstein, Fliesen

Befahrbarkeit

Flurförderfahrzeuge (Stapler, Hubwagen etc.), PKW, LKW

Formstücke

Eckstück, T-Stück, Kreuzstück

Hinweise

Abhängig vom Bodenbelag empfehlen wir zwischen Fugenprofil und Belag eine Vergussplombe anzubringen, damit der bauphysikalisch bedingte Haarriss vermieden wird.

Technische Daten

Fugenspiel waagrecht:: 30 mm (-10/+20 mm)
Fugenspiel senkrecht:: 10 mm (±5 mm)
Sichtbreite:: 210 mm
Fugenbreite maximal:: 50 mm
Belastung:: Radlast 1000 kg bei Ø 150 mm, B = 100 mm
Belastung LKW:: 300 kN (DIN 1072)
Belastung Stapler:: 70 kN (DIN 1055-3)
Lieferlänge:: 3 mtr

Ausführungen

Artikel-Nr.	Profilhöhe (h)	Aussparung (BxT)
AL.5.210/20	20 mm	350 x 30 mm

Technische Zeichnung — Technische Änderungen vorbehalten

AL.5.210/20

Downloads

Datenblatt PDF

AL.5.210/20.doc LV-Text

AL.5.210/20.dwg Auto CAD

AL.5 OB.pdf Einbauvorschlag
