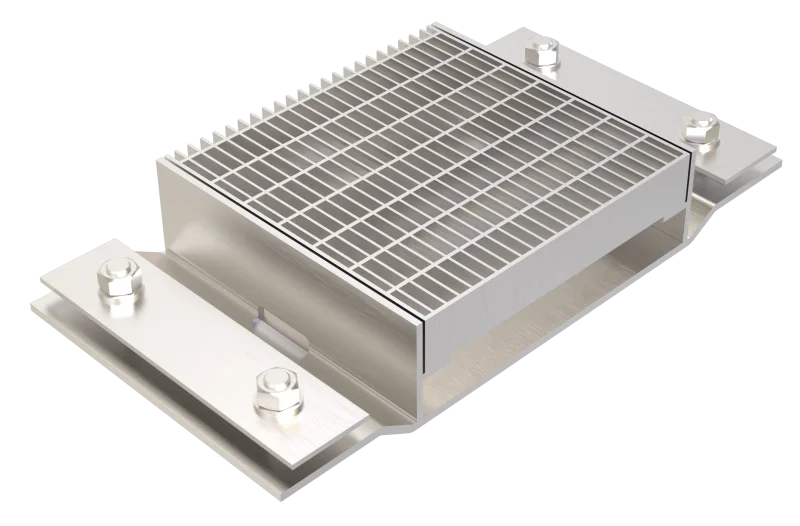

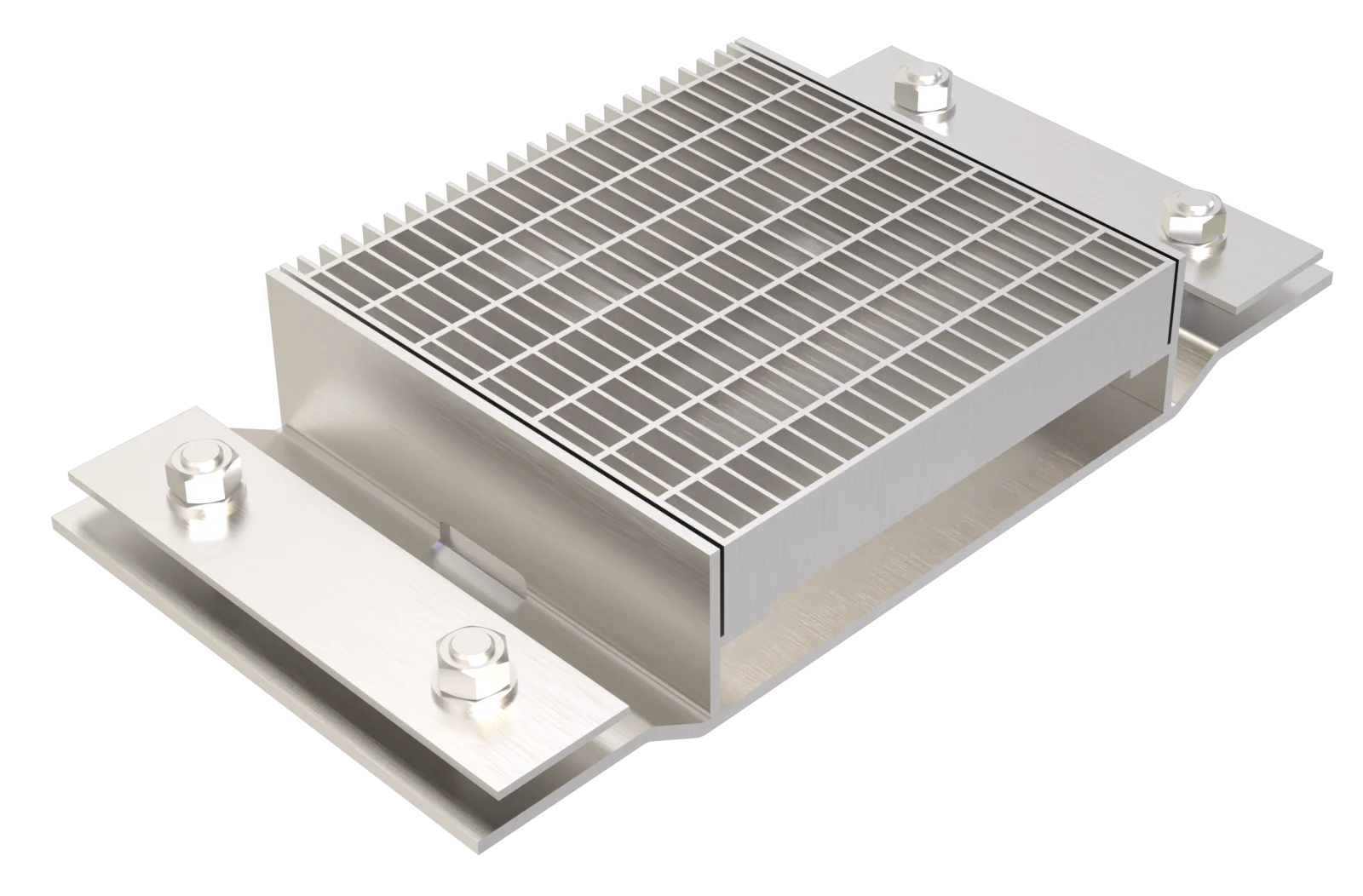

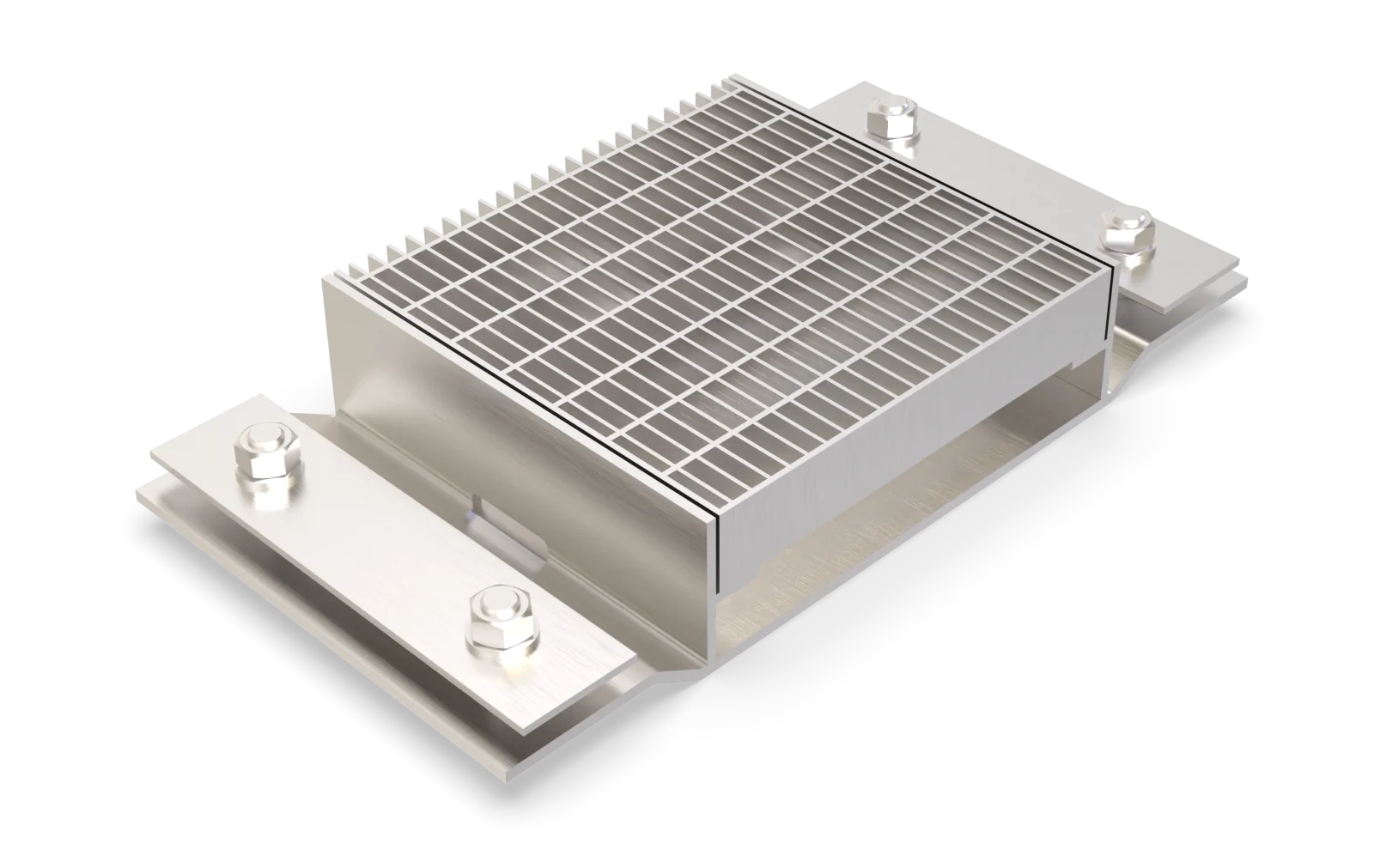

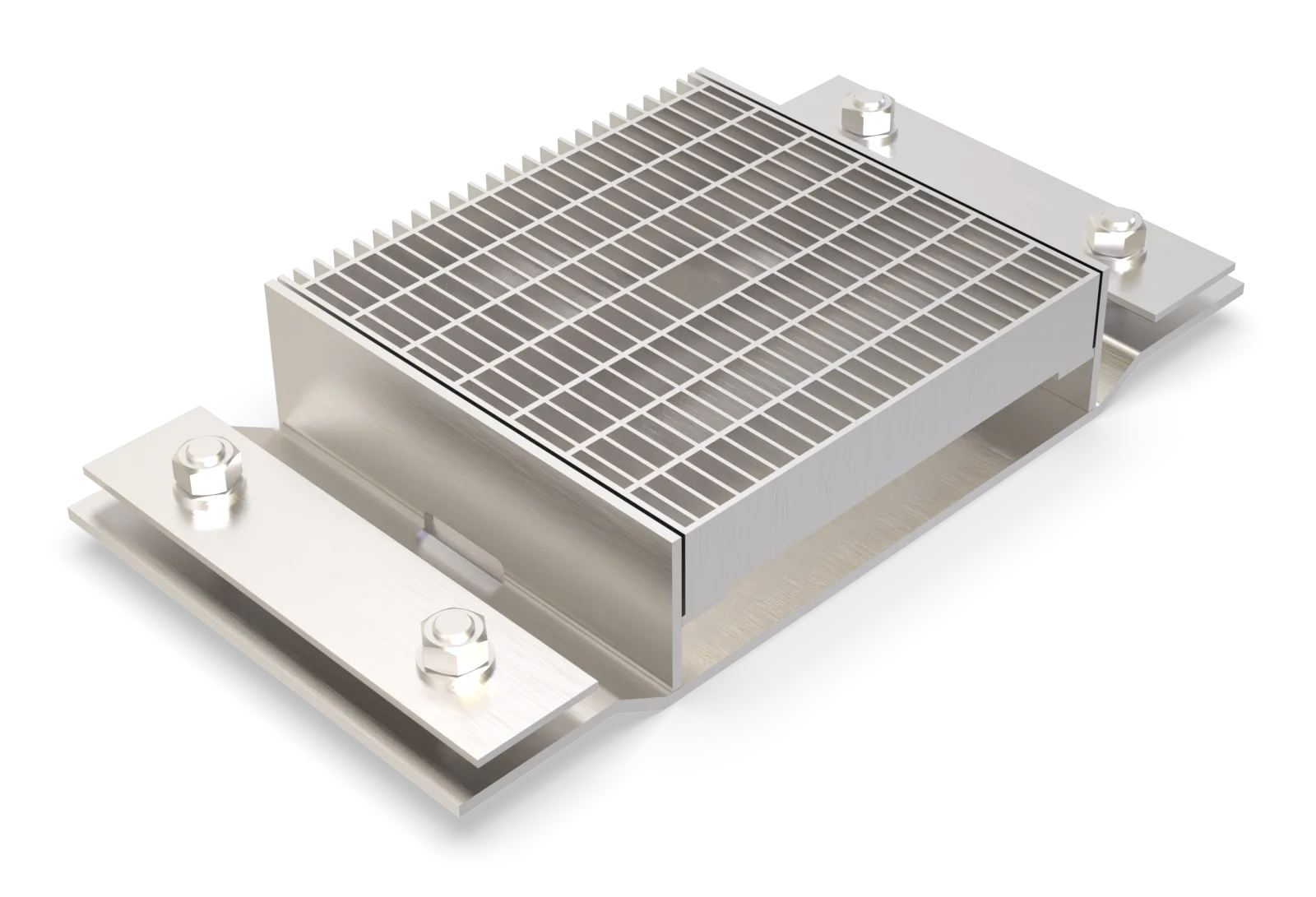

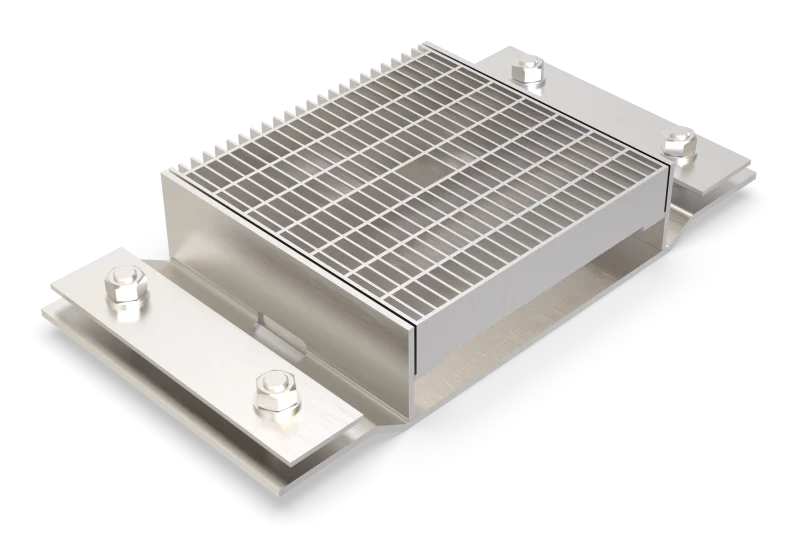

ALR.3.250/..

hoch belastbar
mit Los-/Festflansch

Datenblatt jetzt anfragen

Für weitere Fragen stehen wir auch telefonisch zur Verfügung.

+49(0)8406/9294-0

Geschlossen Öffnet morgen um 07:00 Uhr

Dienstag: 07:00 - 16:00 Uhr
Mittwoch: 07:00 - 16:00 Uhr
Donnerstag: 07:00 - 16:00 Uhr
Freitag: 07:00 - 13:00 Uhr
Samstag: Geschlossen
Sonntag: Geschlossen
Montag: 07:00 - 16:00 Uhr

Eigenschaften

schwerlastbeständig, dauerhaft dicht, korrosionsbeständig, hohe Flexibilität (variable Längen, Höhen und Breiten), Maschenweite Gitterrost 30x10 mm (30x30 mm auf Anfrage)

Einsatzbereiche

Parkdecks, Parkhäuser, Tiefgaragen, Produktions-/Lagerhallen im Industriebau, Einkaufszentren, Bahnhöfe, Flughäfen, Messe-/Ausstellungshallen

Material

Stahl feuerverzinkt, Edelstahl V2A (V4A auf Anfrage)

Belagsarten

Asphalt, Estrich

Befahrbarkeit

PKW (LKW auf Anfrage)

Formstücke

Rinnen-Endstück (Flansch umlaufend oder Aufkantung), Eckstück, T-Stück, Kreuzstück, Rinnen-Ablauf, 2-fache Arretierung je Gitterrost

Hinweise

Das dichte Verschweißen der einzelnen Rinnenelemente erfolgt im Zuge des Einbaus auf der Baustelle.

Entwässerungsschlitze optional möglich (auf Anfrage).

Bei Edelstahl sind die allgemeinen Reinigungs- und Pflegehinweise zu beachten (siehe auch Bereich Download).

Einbau durch werkseigene Monteure empfohlen.

Technische Daten

Materialstärke Festflansch:: 6 mm
Materialstärke vertikaler Steg:: 5 mm
Lieferlänge:: 3 mtr
Gitterrostbreite:: 250 mm

Ausführungen

Artikel-Nr.	Rinnenhöhe (h)	Aussparung (BxT)
ALR.3.250/81	81 mm	530 x 40 mm
ALR.3.250/101	101 mm	530 x 40 mm

Weitere Höhen auf Anfrage.

Technische Zeichnung — Technische Änderungen vorbehalten

ALR.3.250/..

Downloads

Datenblatt PDF

VZ ALR.3.250/81.doc LV-Text

VZ ALR.3.250/101.doc LV-Text

V2A ALR.3.250/81.doc LV-Text

V2A ALR.3.250/101.doc LV-Text

V4A ALR.3.250/81.doc LV-Text

V4A ALR.3.250/101.doc LV-Text

ALR.3.250/81.dwg Auto CAD

ALR.3.250/101.dwg Auto CAD

ALR.3.pdf Einbauvorschlag
