ALR.5.150/..

PKW-befahrbar
geringe Einbauhöhe

Datenblatt jetzt anfragen

Für weitere Fragen stehen wir auch telefonisch zur Verfügung.

+49(0)8406/9294-0

Geschlossen Öffnet am Dienstag um 07:00 Uhr

Samstag: Geschlossen
Sonntag (Ostersonntag): Geschlossen
Montag (Ostermontag): Geschlossen
Dienstag: 07:00 - 16:00 Uhr
Mittwoch: 07:00 - 16:00 Uhr
Donnerstag: 07:00 - 16:00 Uhr
Freitag: 07:00 - 13:00 Uhr

Eigenschaften

dauerhaft dicht, korrosionsbeständig, hohe Flexibilität (variable Längen, Höhen und Breiten), Gitterrost mit Maschenweite 30x10 mm (30x30 mm auf Anfrage), Gitterrostarretierung inklusive

Einsatzbereiche

Parkdecks, Parkhäuser, Tiefgaragen, Produktions-/Lagerhallen im Industriebau, Einkaufszentren, Bahnhöfe, Flughäfen, Messe-/Ausstellungshallen

Material

Edelstahl V2A oder V4A

Belagsarten

Beschichtung, Estrich, Industriebeläge

Befahrbarkeit

PKW

Formstücke

Eck-Stück, T-Stück, Kreuz-Stück, Rinnen-Endstück (stirnseitig eingeschweißtes Endblech), Ablaufstutzen

Hinweise

Das dichte Verschweißen der einzelnen Rinnenelemente erfolgt im Zuge des Einbaus auf der Baustelle.

Bei Edelstahl sind die allgemeinen Reinigungs- und Pflegehinweise zu beachten (siehe auch Bereich Download).

Einbau durch werkseigene Monteure empfohlen.

Technische Daten

Materialstärke:: 3 mm
Lieferlänge:: 3 mtr
Gitterrostbreite:: 150 mm

Ausführungen

Artikel-Nr.	Rinnenhöhe (h)	Aussparung (BxT)
ALR.5.150/50	50 mm	270 x 60 mm
ALR.5.150/60	60 mm	270 x 70 mm
ALR.5.150/80	80 mm	270 x 95 mm
ALR.5.150/100	100 mm	270 x 115 mm

Weitere Höhen auf Anfrage.

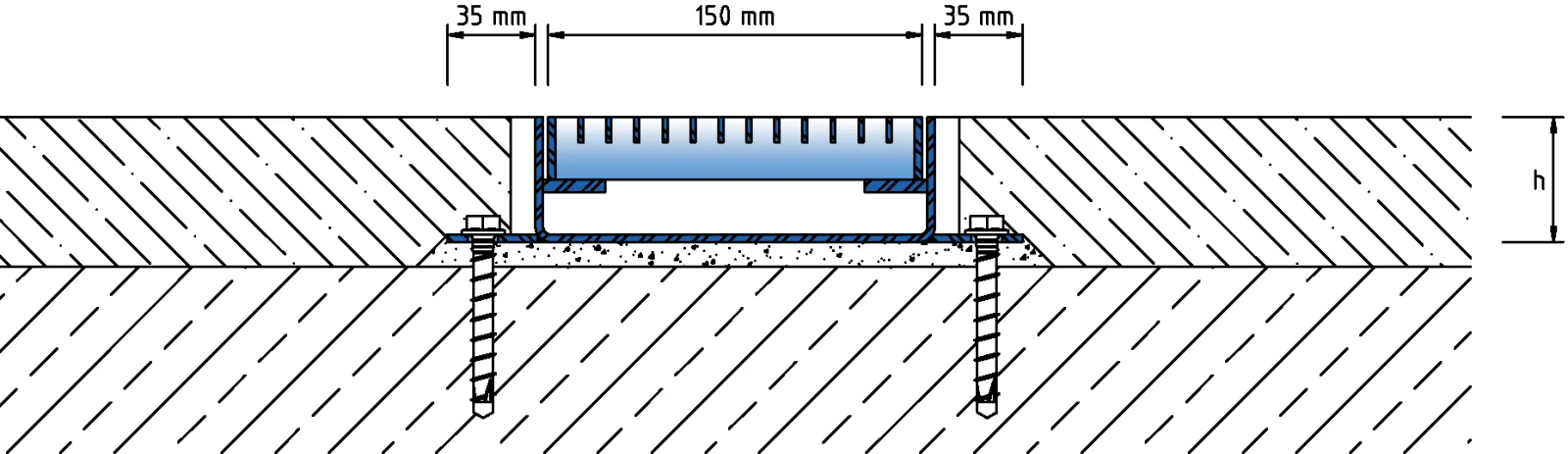

Technische Zeichnung — Technische Änderungen vorbehalten

ALR.5.150/..

Downloads

Datenblatt PDF

V2A ALR.5.150/50.doc LV-Text

V2A ALR.5.150/60.doc LV-Text

V4A ALR.5.150/50.doc LV-Text

V4A ALR.5.150/60.doc LV-Text

ALR.5.150/50.dwg Auto CAD

ALR.5.150/60.dwg Auto CAD

ALR.5.pdf Einbauvorschlag
