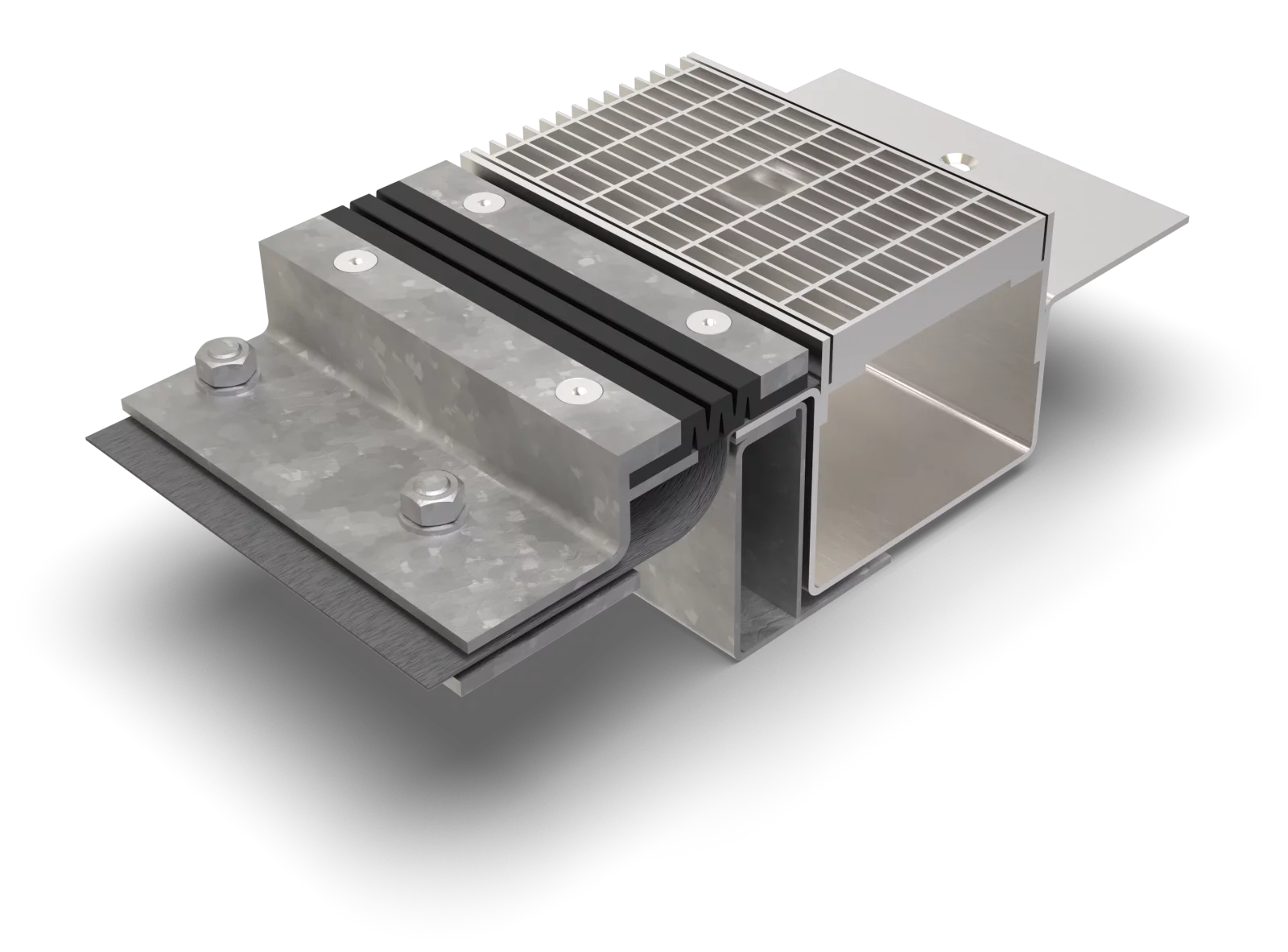

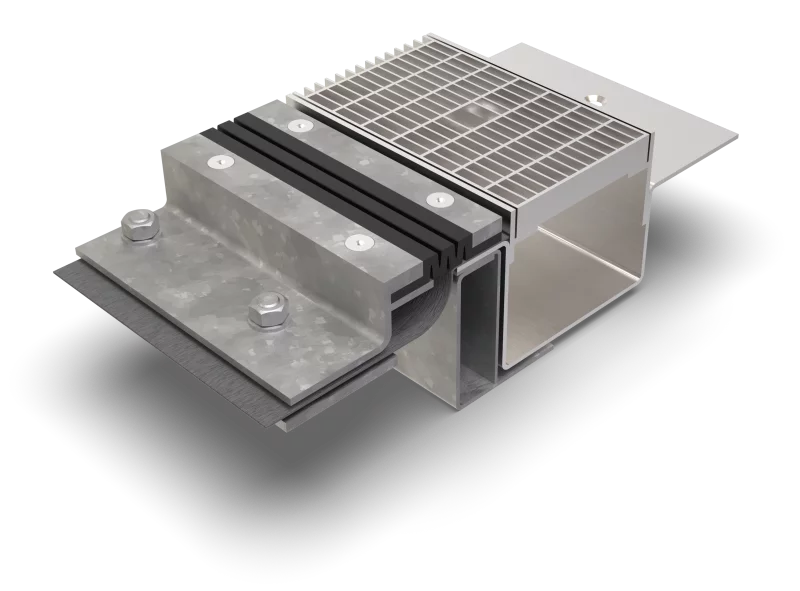

BBF124/.. kombiniert mit ALR.7

hoch belastbar
Fugenprofil mit Los-/Festflansch
Ablaufrinne mit Klebeflansch

Datenblatt jetzt anfragen

Für weitere Fragen stehen wir auch telefonisch zur Verfügung.

+49(0)8406/9294-0

Geschlossen Öffnet am Di., 07. Jan. um 07:00 Uhr

Samstag: Geschlossen
Sonntag (Betriebsurlaub): Geschlossen
Montag (Betriebsurlaub): Geschlossen
Dienstag (Betriebsurlaub): Geschlossen
Mittwoch (Betriebsurlaub): Geschlossen
Donnerstag (Betriebsurlaub): Geschlossen
Freitag (Betriebsurlaub): Geschlossen

Eigenschaften

Wasserdicht, schwerlastbeständig, Dehneinlage jederzeit auswechselbar, abriebfest, witterungs- und temperaturbeständig (-40°C bis +120°C), beständig gegen Tausalz und Abwässer (Alkalien, Mikroben, Bakterien), Gitterrost mit Maschenweite 30x10 mm (30x30 mm auf Anfrage)

Einsatzbereiche

Parkdecks, Parkhäuser, Tiefgaragen, Rampenübergänge, Fußgängerbrücken, Produktions-/Lagerhallen im Industriebau

Material

Fugenprofil: Stahl feuerverzinkt, (Edelstahl auf Anfrage), Dehneinlage EPDM, Fugenband BF20 aus EPDM mit seitlichen Einklebeflanschen ober- und unterseitig aus nichtbrennbarem Vlies

Ablaufrinne: Edelstahl V2A (V4A auf Anfrage)

Belagsarten

Asphalt, Beton, Estrich

Befahrbarkeit

PKW (LKW auf Anfrage)

Hinweise

Ausführung auch mit BBF144/.. möglich.

Bei Edelstahl sind die allgemeinen Reinigungs- und Pflegehinweise zu beachten (siehe auch Bereich Download).

Mögliche Profilhöhe (h3) und Rinnentiefe (t*) auf Anfrage.

Einbau durch werkseigene Monteure empfohlen.

Technische Daten

BBF124/..

Fugenspiel waagrecht:: 35 mm (-15/+20 mm)
Fugenspiel senkrecht:: 20 mm (±10 mm)
Sichtbreite:: 114 mm
Fugenbreite maximal:: 65 mm
Farbe der Dehneinlage:: schwarz

ALR.7

Materialstärke Rinnenkörper:: 4 mm
Materialstärke vertikaler Steg:: 5 mm

Ausführungen

Alle Höhen miteinander kombinierbar

BBF124/..

Artikel-Nr.	Profilhöhe (h1)
BBF124/55	55 mm
BBF124/100	100 mm
BBF124/120	120 mm
BBF124/150	150 mm

ALR.7

Artikel-Nr.	Gitterrostbreite (b)	Rinnenhöhe (h2)
ALR.7.150/51	150 mm	51 mm
ALR.7.150/66	150 mm	66 mm
ALR.7.200/66	200 mm	66 mm
ALR.7.200/86	200 mm	86 mm
ALR.7.250/66	250 mm	66 mm
ALR.7.250/86	250 mm	86 mm

Weitere Höhen auf Anfrage.

BBF124/..

Technische Zeichnung — Technische Änderungen vorbehalten

ALR.7

Downloads

Datenblatt PDF

BBF.124/55 ALR.7.150/51.dwg Auto CAD
