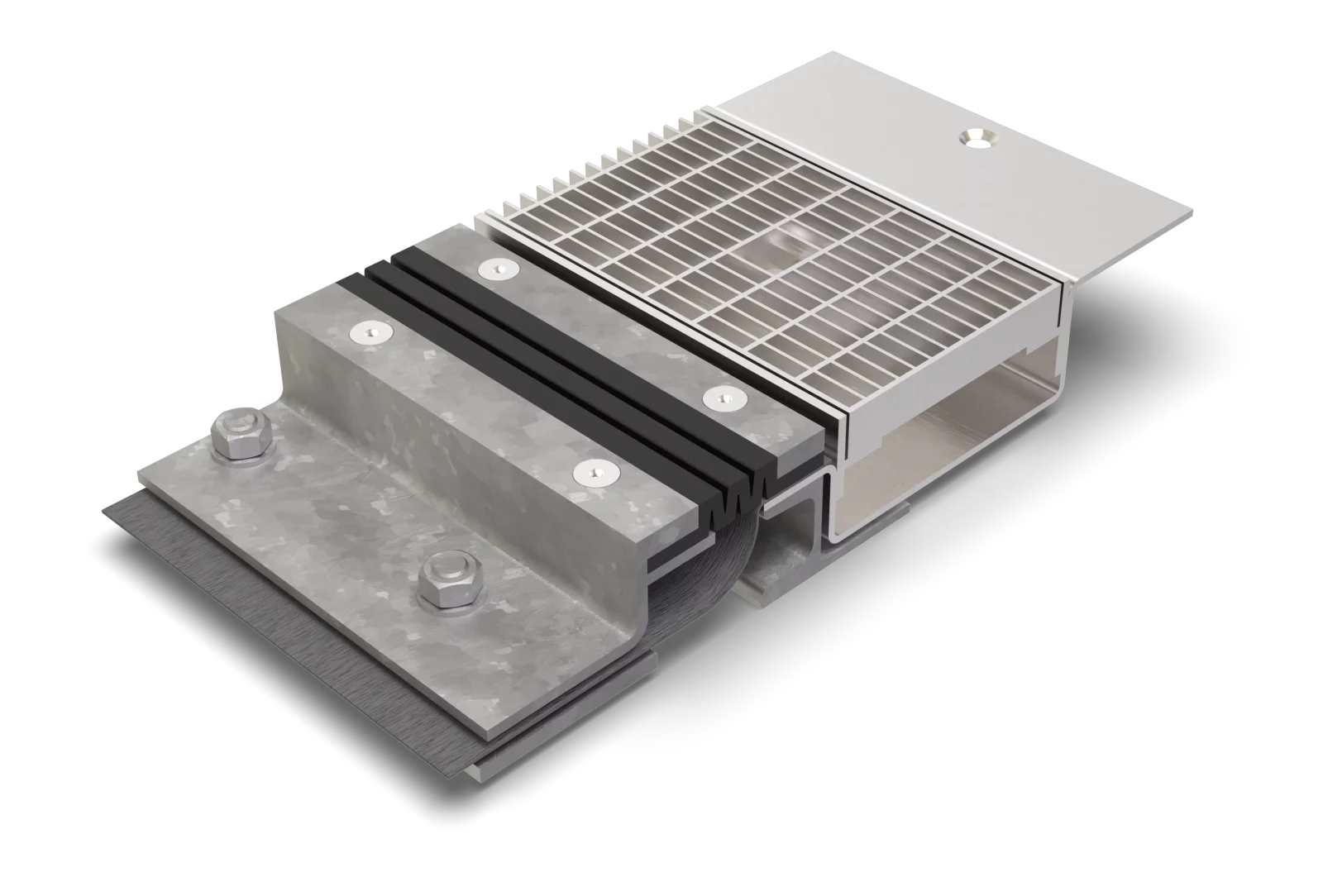

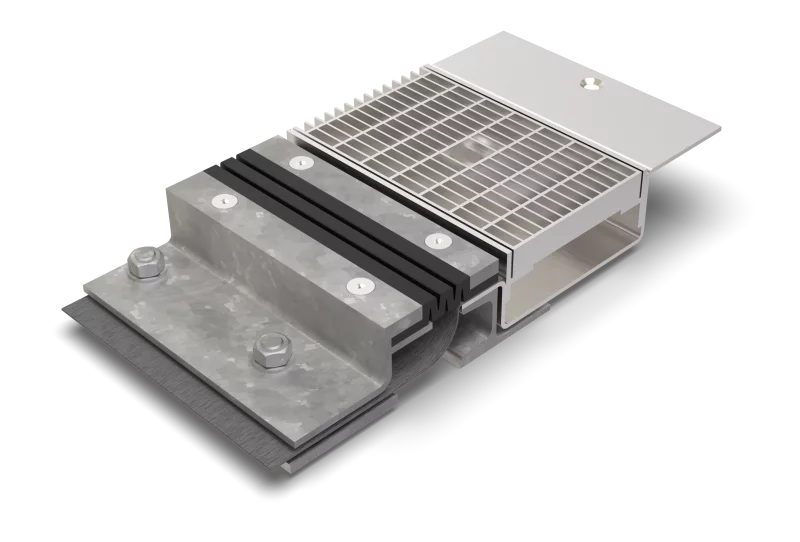

BBF124/.. kombiniert mit ALR.8

hoch belastbar
Fugenprofil mit Los-/Festflansch
Ablaufrinne mit Beschichtungsflansch

Datenblatt jetzt anfragen

Für weitere Fragen stehen wir auch telefonisch zur Verfügung.

+49(0)8406/9294-0

Geschlossen Öffnet morgen um 07:00 Uhr

Dienstag: 07:00 - 16:00 Uhr
Mittwoch: 07:00 - 16:00 Uhr
Donnerstag: 07:00 - 16:00 Uhr
Freitag: 07:00 - 13:00 Uhr
Samstag: Geschlossen
Sonntag: Geschlossen
Montag: 07:00 - 16:00 Uhr

Eigenschaften

Wasserdicht, schwerlastbeständig, Dehneinlage jederzeit auswechselbar, abriebfest, witterungs- und temperaturbeständig (-40°C bis +120°C), beständig gegen Tausalz und Abwässer (Alkalien, Mikroben, Bakterien), Gitterrost mit Maschenweite 30x10 mm (30x30 mm auf Anfrage)

Einsatzbereiche

Parkdecks, Parkhäuser, Tiefgaragen, Rampenübergänge, Fußgängerbrücken, Produktions-/Lagerhallen im Industriebau

Material

Fugenprofil: Stahl feuerverzinkt, (Edelstahl auf Anfrage), Dehneinlage EPDM, Fugenband BF20 aus EPDM mit seitlichen Einklebeflanschen ober- und unterseitig aus nichtbrennbarem Vlies

Ablaufrinne: Edelstahl V2A (V4A auf Anfrage)

Belagsarten

Asphalt, Beschichtung, Beton, Estrich

Befahrbarkeit

PKW (LKW auf Anfrage)

Hinweise

Ausführung auch mit BBF144/.. möglich.

Bei Edelstahl sind die allgemeinen Reinigungs- und Pflegehinweise zu beachten (siehe auch Bereich Download).

Einbau durch werkseigene Monteure empfohlen.

Technische Daten

BBF124/..

Fugenspiel waagrecht:: 35 mm (-15/+20 mm)
Fugenspiel senkrecht:: 20 mm (±10 mm)
Sichtbreite:: 114 mm
Fugenbreite maximal:: 65 mm
Farbe der Dehneinlage:: schwarz

ALR.8

Materialstärke Rinnenkörper:: 4 mm
Materialstärke vertikaler Steg:: 5 mm

Ausführungen

Alle Höhen miteinander kombinierbar

BBF124/..

Artikel-Nr.	Profilhöhe (h1)
BBF124/55	55 mm
BBF124/100	100 mm
BBF124/120	120 mm
BBF124/150	150 mm

ALR.8

Artikel-Nr.	Gitterrostbreite (b)	Rinnenhöhe (h2)	Profilhöhe (h3)
ALR.8.120/71	120 mm	71 mm	81 mm
ALR.8.120/86	120 mm	86 mm	96 mm
ALR.8.150/71	150 mm	71 mm	81 mm
ALR.8.150/86	150 mm	86 mm	96 mm
ALR.8.200/86	200 mm	86 mm	96 mm
ALR.8.200/101	200 mm	101 mm	111 mm
ALR.8.250/86	250 mm	86 mm	96 mm
ALR.8.250/101	250 mm	101 mm	111 mm

Weitere Höhen auf Anfrage.

BBF124/..

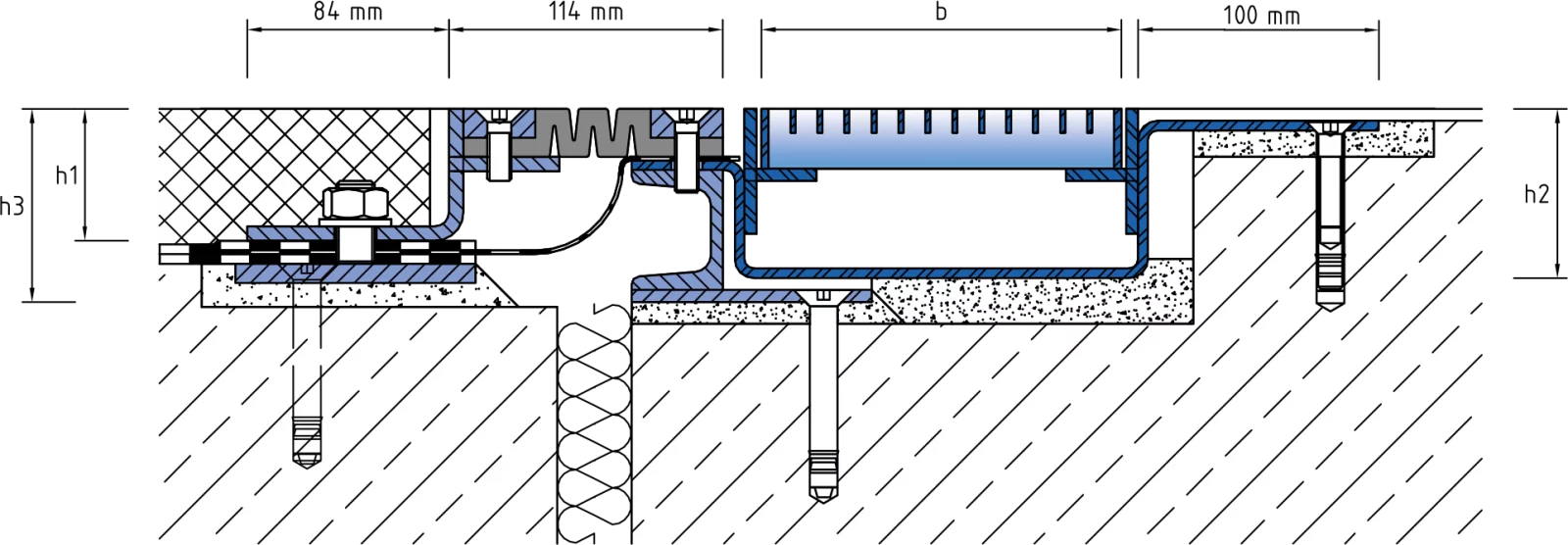

Technische Zeichnung — Technische Änderungen vorbehalten

ALR.8
