Eigenschaften

Zur Trennung verschiedener Fußböden- und Belagsarten. Ausführung L-förmig gekantet.

Einsatzbereiche

Parkdecks, Parkhäuser, Tiefgaragen, Rampenübergänge, Fußgängerbrücken, Produktions-/Lagerhallen im Industriebau, Einkaufszentren, Bahnhöfe, Flughäfen, Wohn-, Büro-, Verwaltungsgebäude

Material

Stahl feuerverzinkt, Edelstahl V2A (V4A auf Anfrage)

Belagsarten

Asphalt, Estrich, Naturstein, Fliesen

Formstücke

Eckstück, Endblech

Hinweise

Auch in Materialstärke 5 mm, 6 mm und 8 mm erhältlich.

Auflagerschenkel gelocht und gesenkt.

Klebeflanschstöße sind voll durchzuschweißen und auf der Abdichtungsseite planzuschleifen.

Technische Daten

Materialstärke:: 4 mm
Lieferlänge:: 3 mtr

Ausführungen

Artikel-Nr.	Höhe (h)	Aussparung (BxT)
Klebeflanschwinkel	40 mm	150 x 20 mm
Klebeflanschwinkel	50 mm	150 x 20 mm
Klebeflanschwinkel	60 mm	150 x 20 mm
Klebeflanschwinkel	70 mm	150 x 20 mm
Klebeflanschwinkel	80 mm	150 x 20 mm
Klebeflanschwinkel	90 mm	150 x 20 mm
Klebeflanschwinkel	100 mm	150 x 20 mm
Klebeflanschwinkel	120 mm	150 x 20 mm

Weitere Höhen auf Anfrage.

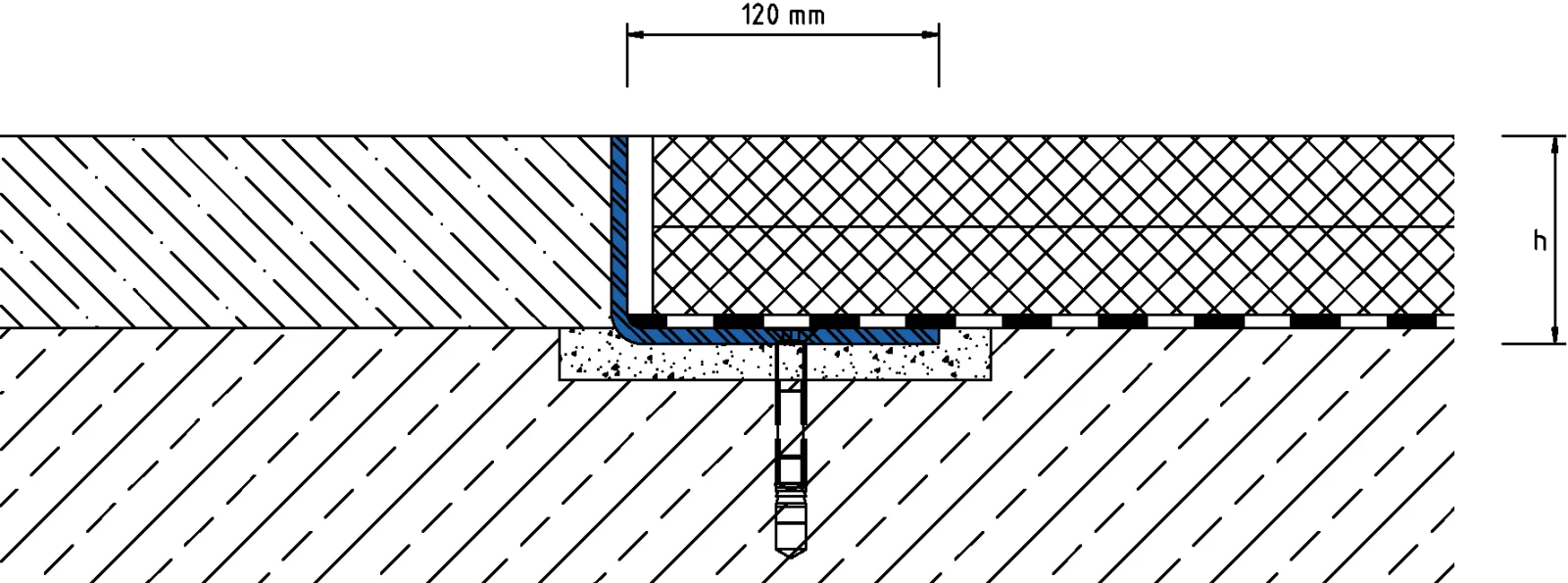

Technische Zeichnung — Technische Änderungen vorbehalten

Klebeflanschwinkel

Downloads

Datenblatt PDF

KLEBEFLANSCH.dwg Auto CAD
