AL.5.11/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 4 mm (±2 mm)
- Sichtbreite:
- 11 mm
- Fugenbreite maximal:
- 8 mm
- Belastung:
- Radlast 1500 kg bei Ø 150 mm, B = 100 mm
Schwerlast Fugenprofile
Hier finden Sie die passenden Formstücke, Boden-Wandanschlüsse und Einbauvarianten.
Loading...
AL.5.45/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 10 mm (±5 mm)
- Fugenspiel senkrecht:
- 6 mm (±3 mm)
- Sichtbreite:
- 45 mm
- Fugenbreite maximal:
- 35 mm
- Belastung:
- Radlast 1500 kg bei Ø 150 mm, B = 100 mm
AL.5.70/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 20 mm (±10 mm)
- Fugenspiel senkrecht:
- 10 mm (±5 mm)
- Sichtbreite:
- 70 mm
- Fugenbreite maximal:
- 50 mm
- Belastung:
- Radlast 1500 kg bei Ø 150 mm, B = 100 mm
AL.5.120/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 40 mm (±20 mm)
- Fugenspiel senkrecht:
- 20 mm (±10 mm)
- Sichtbreite:
- 120 mm
- Fugenbreite maximal:
- 95 mm
- Belastung:
- Radlast 1000 kg bei Ø 150 mm, B = 100 mm
AL.5.168/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 60 mm (±30 mm)
- Fugenspiel senkrecht:
- 30 mm (±15 mm)
- Sichtbreite:
- 168 mm
- Fugenbreite maximal:
- 140 mm
- Belastung:
- Radlast 1000 kg bei Ø 150 mm, B = 100 mm
AL.5.210/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 30 mm (-10/+20 mm)
- Fugenspiel senkrecht:
- 10 mm (±5 mm)
- Sichtbreite:
- 210 mm
- Fugenbreite maximal:
- 50 mm
- Belastung:
- Radlast 1000 kg bei Ø 150 mm, B = 100 mm
AL.5.210/20
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 30 mm (-10/+20 mm)
- Fugenspiel senkrecht:
- 10 mm (±5 mm)
- Sichtbreite:
- 210 mm
- Fugenbreite maximal:
- 50 mm
- Belastung:
- Radlast 1000 kg bei Ø 150 mm, B = 100 mm
AL.6.185/22
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 10 mm (±5 mm)
- Fugenspiel senkrecht:
- 8 mm (±4 mm)
- Sichtbreite:
- 180 mm
- Fugenbreite maximal:
- 20 mm
- Belastung:
- Radlast 1500 kg bei Ø 150 mm, B = 100 mm
AL.6.255/22
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 10 mm (±5 mm)
- Fugenspiel senkrecht:
- 8 mm (±4 mm)
- Sichtbreite:
- 250 mm
- Fugenbreite maximal:
- 80 mm
- Belastung:
- Radlast 1000 kg bei Ø 150 mm, B = 100 mm

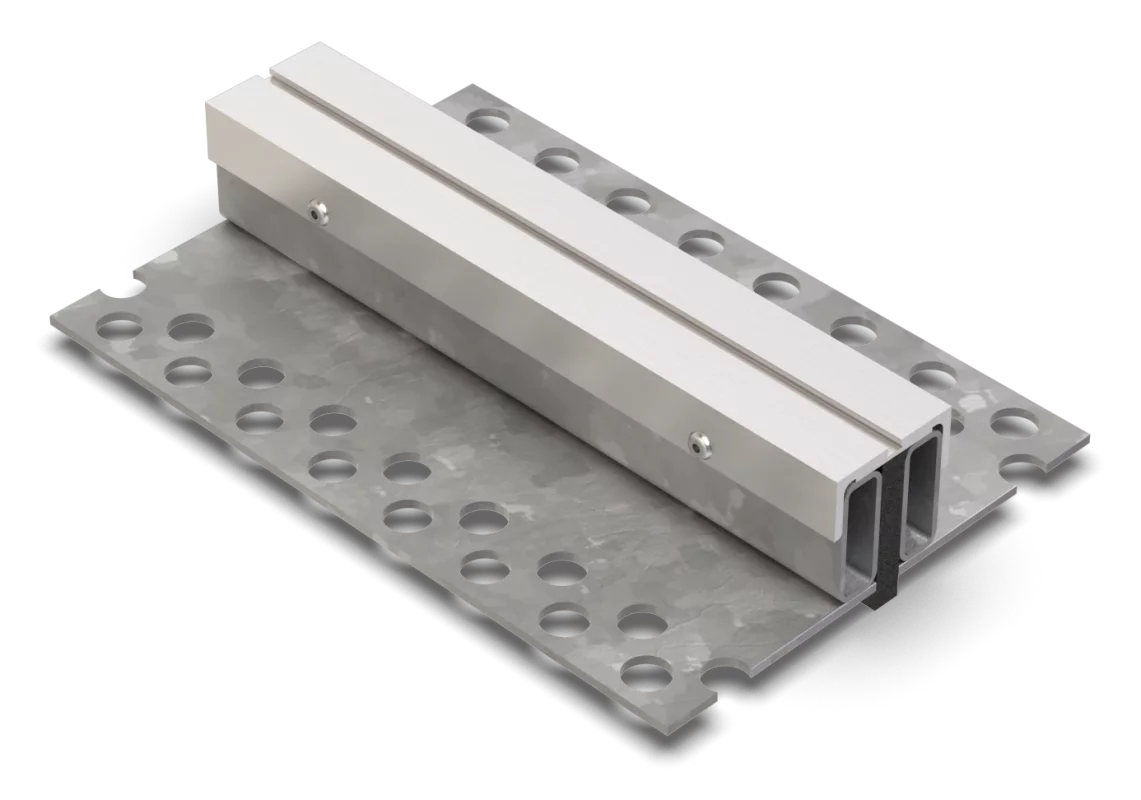

VA.6.45/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 6 mm (±3 mm)
- Fugenspiel senkrecht:
- 2 mm (±1 mm)
- Sichtbreite:
- 45 mm
- Fugenbreite maximal:
- 20 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm
VA.6.65/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 10 mm (±5 mm)
- Fugenspiel senkrecht:
- 2 mm (±1 mm)
- Sichtbreite:
- 65 mm
- Fugenbreite maximal:
- 30 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm
VA.6.85/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 20 mm (±10 mm)
- Fugenspiel senkrecht:
- 2 mm (±1 mm)
- Sichtbreite:
- 85 mm
- Fugenbreite maximal:
- 50 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm
VA.6.150/15
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 10 mm (±5 mm)
- Fugenspiel senkrecht:
- 3 mm (±1,5 mm)
- Sichtbreite:
- 150 mm
- Fugenbreite maximal:
- 10 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm
VA.6.165/19
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 30 mm (-10/+20 mm)
- Sichtbreite:
- 165 mm
- Fugenbreite maximal:
- 15 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm
ST.6.165/19
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 30 mm (-10/+20 mm)
- Sichtbreite:
- 165 mm
- Fugenbreite maximal:
- 15 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm
VA.6.190/19
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 35 mm (-15/+20 mm)
- Sichtbreite:
- 190 mm
- Fugenbreite maximal:
- 40 mm
- Belastung:
- Radlast 4500 kg bei Ø 150 mm, B = 100 mm
ST.6.190/19
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 35 mm (-15/+20 mm)
- Sichtbreite:
- 190 mm
- Fugenbreite maximal:
- 40 mm
- Belastung:
- Radlast 4500 kg bei Ø 150 mm, B = 100 mm
VA.6.230/19
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 35 mm (-15/+20 mm)
- Sichtbreite:
- 230 mm
- Fugenbreite maximal:
- 80 mm
- Belastung:
- Radlast 3500 kg bei Ø 150 mm, B = 100 mm
ST.6.230/19
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 35 mm (-15/+20 mm)
- Sichtbreite:
- 230 mm
- Fugenbreite maximal:
- 80 mm
- Belastung:
- Radlast 3500 kg bei Ø 150 mm, B = 100 mm
VA.6.110/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 13 mm (-5/+8 mm)
- Sichtbreite:
- 108 mm
- Fugenbreite maximal:
- 30 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm
ST.6.110/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 13 mm (-5/+8 mm)
- Sichtbreite:
- 108 mm
- Fugenbreite maximal:
- 30 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm
VA.6.165/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 30 mm (-10/+20 mm)
- Sichtbreite:
- 165 mm
- Fugenbreite maximal:
- 40 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm

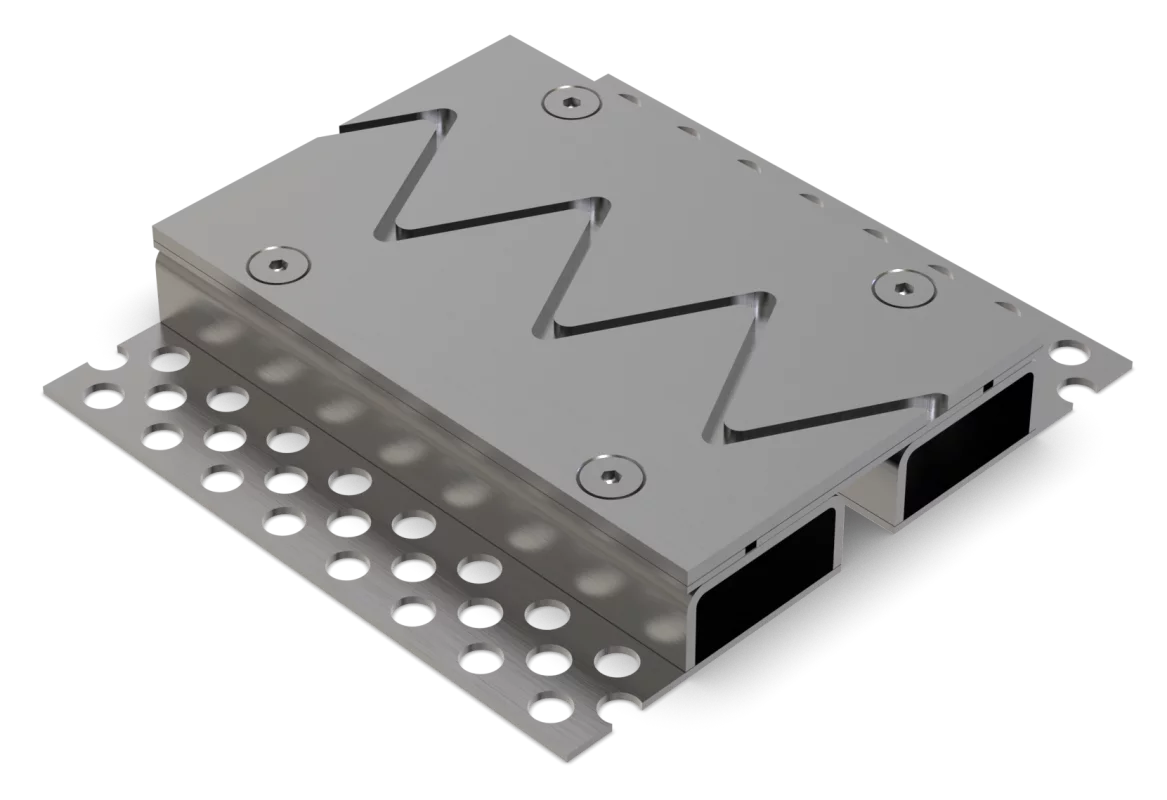

ST.6.165/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 30 mm (-10/+20 mm)
- Sichtbreite:
- 165 mm
- Fugenbreite maximal:
- 40 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm
VA.6.230/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 35 mm (-15/+20 mm)
- Sichtbreite:
- 230 mm
- Fugenbreite maximal:
- 90 mm
- Belastung:
- Radlast 3500 kg bei Ø 150 mm, B = 100 mm
ST.6.230/..
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 35 mm (-15/+20 mm)
- Sichtbreite:
- 230 mm
- Fugenbreite maximal:
- 90 mm
- Belastung:
- Radlast 3500 kg bei Ø 150 mm, B = 100 mm
VA.7.110/0
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 10 mm (±5 mm)
- Sichtbreite:
- 108 mm
- Fugenbreite maximal:
- 10 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm
ST.7.110/0
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 10 mm (±5 mm)
- Sichtbreite:
- 108 mm
- Fugenbreite maximal:
- 10 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm
VA.7.165/0
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 25 mm (-10/+15 mm)
- Sichtbreite:
- 165 mm
- Fugenbreite maximal:
- 15 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm
ST.7.165/0
Schwerlast Fugenprofile
- Fugenspiel waagrecht:
- 25 mm (-10/+15 mm)
- Sichtbreite:
- 165 mm
- Fugenbreite maximal:
- 15 mm
- Belastung:
- Radlast 5000 kg bei Ø 150 mm, B = 100 mm
