Schwerlast Fugenprofile

ST.6.165/19

für schwere Lasten
geringe Einbauhöhe
erschütterungsfrei überfahrbar

Datenblatt jetzt anfragen

Für weitere Fragen stehen wir auch telefonisch zur Verfügung.

+49(0)8406/9294-0

Geschlossen Öffnet am Di., 07. Jan. um 07:00 Uhr

Donnerstag (Betriebsurlaub): Geschlossen
Freitag (Betriebsurlaub): Geschlossen
Samstag (Betriebsurlaub): Geschlossen
Sonntag (Betriebsurlaub): Geschlossen
Montag (Betriebsurlaub): Geschlossen
Dienstag (Betriebsurlaub): Geschlossen
Mittwoch (Betriebsurlaub): Geschlossen

Eigenschaften

schwerlastbeständig, staplerüberfahrbar, durch die besondere Profilkonstruktion greift kein Auflageschenkel unter den Belag (bei dünnen Belägen wird hierdurch das Abreißen des Belages verhindert)

Einsatzbereiche

Produktions-/Lagerhallen im Industriebau, Bereiche mit Einsatz von führerlosen Fahrzeugsystemen, Einkaufszentren, Bahnhöfe, Flughäfen, Messe-/Ausstellungshallen

Material

Stahl schwarz

Belagsarten

Beschichtung, Beton, Estrich, Industriebeläge, Magnesit-Estrich, Naturstein, Fliesen

Befahrbarkeit

Flurförderfahrzeuge (Stapler, Hubwagen etc.), PKW, LKW

Formstücke

Eckstück, T-Stück, Kreuzstück, Profilwechsel Boden-Wand

Hinweise

Abhängig vom Bodenbelag empfehlen wir zwischen Fugenprofil und Belag eine Vergussplombe anzubringen, damit der bauphysikalisch bedingte Haarriss vermieden wird.

Technische Daten

Fugenspiel waagrecht:: 30 mm (-10/+20 mm)
Sichtbreite:: 165 mm
Fugenbreite maximal:: 15 mm
Belastung:: Radlast 5000 kg bei Ø 150 mm, B = 100 mm
Belastung LKW:: 600 kN (DIN 1072)
Belastung Stapler:: 150 kN (DIN 1055-3)
Lieferlänge:: 3 mtr

Ausführungen

Artikel-Nr.	Profilhöhe (h)	Aussparung (BxT)
ST.6.165/19	19 mm	300 x 29 mm

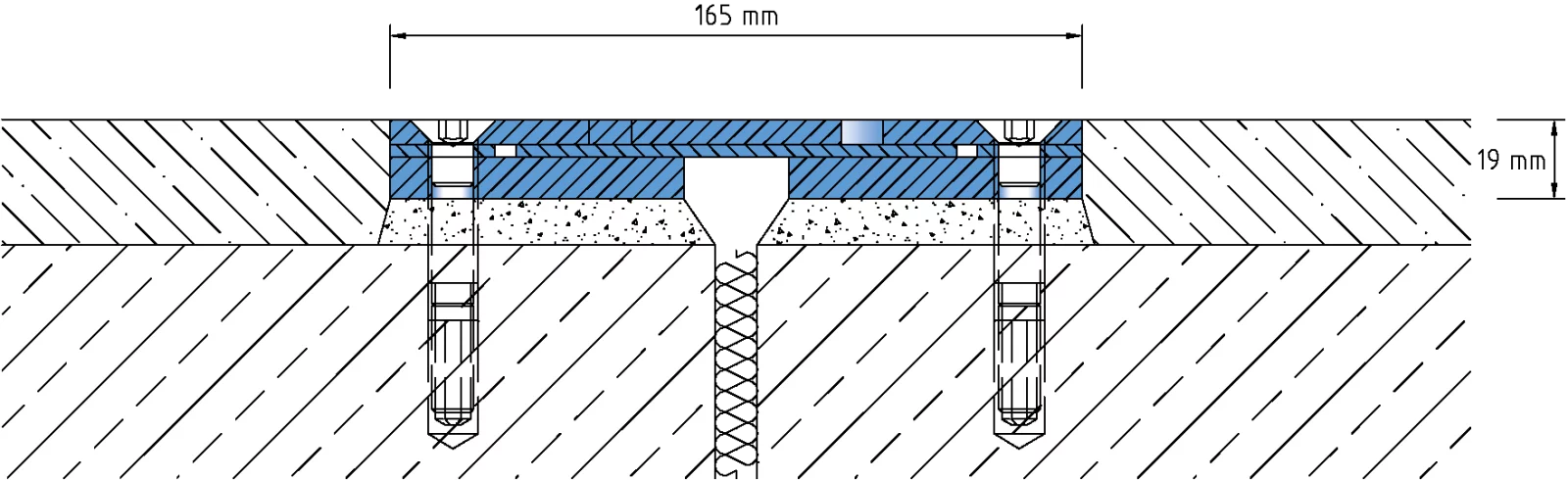

Technische Zeichnung — Technische Änderungen vorbehalten

ST.6.165/19

Downloads

Datenblatt PDF

ST.6.165/19.doc LV-Text

ST.6.165/19.dwg Auto CAD

ST.6 OB.pdf Einbauvorschlag
