Standard Fugenprofile

Hier finden Sie die passenden Formstücke und Boden-Wandanschlüsse.

Kategorie
Fugenbreite
bis maximal mm
Profilhöhe
mm
mm
Fugenspiel

waagerecht (gesamt)

mind. mm

senkrecht (gesamt)

mind. mm
Sichtbare Gitterrostbreite
mm
mm
Anforderungen
Belagsart
Einsatzbereich
Loading...
AL.1.25/..
Standard Fugenprofile
Fugenspiel waagrecht:
4 mm (±2 mm)
Fugenspiel senkrecht:
2 mm (±1 mm)
Sichtbreite:
25 mm
Fugenbreite maximal:
20 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
VA.1.26/..
Standard Fugenprofile
Fugenspiel waagrecht:
4 mm (±2 mm)
Fugenspiel senkrecht:
2 mm (±1 mm)
Sichtbreite:
26 mm
Fugenbreite maximal:
20 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.1.31/.. Ü
Standard Fugenprofile
Fugenspiel waagrecht:
10 mm (±5 mm)
Fugenspiel senkrecht:
8 mm (±4 mm)
Sichtbreite:
31 mm
Fugenbreite maximal:
30 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.1.31/.. ÜG
Standard Fugenprofile
Fugenspiel waagrecht:
6 mm (±3 mm)
Fugenspiel senkrecht:
6 mm (±3 mm)
Sichtbreite:
31 mm
Fugenbreite maximal:
30 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.1.38/..
Standard Fugenprofile
Fugenspiel waagrecht:
10 mm (±5 mm)
Fugenspiel senkrecht:
8 mm (±4 mm)
Sichtbreite:
41 mm
Fugenbreite maximal:
30 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.1.38/.. G
Standard Fugenprofile
Fugenspiel waagrecht:
6 mm (±3 mm)
Fugenspiel senkrecht:
6 mm (±3 mm)
Sichtbreite:
41 mm
Fugenbreite maximal:
30 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
VA.1.40/..
Standard Fugenprofile
Fugenspiel waagrecht:
10 mm (±5 mm)
Fugenspiel senkrecht:
8 mm (±4 mm)
Sichtbreite:
43 mm
Fugenbreite maximal:
30 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
VA.1.40/.. G
Standard Fugenprofile
Fugenspiel waagrecht:
6 mm (±3 mm)
Fugenspiel senkrecht:
6 mm (±3 mm)
Sichtbreite:
43 mm
Fugenbreite maximal:
30 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.1.44/.. Ü
Standard Fugenprofile
Fugenspiel waagrecht:
16 mm (±8 mm)
Fugenspiel senkrecht:
12 mm (±6 mm)
Sichtbreite:
44 mm
Fugenbreite maximal:
40 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.1.54/..
Standard Fugenprofile
Fugenspiel waagrecht:
16 mm (±8 mm)
Fugenspiel senkrecht:
12 mm (±6 mm)
Sichtbreite:
54 mm
Fugenbreite maximal:
40 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.1.54/.. G
Standard Fugenprofile
Fugenspiel waagrecht:
10 mm (±5 mm)
Fugenspiel senkrecht:
10 mm (±5 mm)
Sichtbreite:
54 mm
Fugenbreite maximal:
40 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
VA.1.56/..
Standard Fugenprofile
Fugenspiel waagrecht:
16 mm (±8 mm)
Fugenspiel senkrecht:
12 mm (±6 mm)
Sichtbreite:
56 mm
Fugenbreite maximal:
40 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
VA.1.56/.. G
Standard Fugenprofile
Fugenspiel waagrecht:
10 mm (±5 mm)
Fugenspiel senkrecht:
10 mm (±5 mm)
Sichtbreite:
56 mm
Fugenbreite maximal:
40 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.1.88/..
Standard Fugenprofile
Fugenspiel waagrecht:
26 mm (±13 mm)
Fugenspiel senkrecht:
16 mm (±8 mm)
Sichtbreite:
88 mm
Fugenbreite maximal:
65 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
VA.1.90/..
Standard Fugenprofile
Fugenspiel waagrecht:
26 mm (±13 mm)
Fugenspiel senkrecht:
16 mm (±8 mm)
Sichtbreite:
90 mm
Fugenbreite maximal:
65 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.2.31/.. Ü
Standard Fugenprofile
Fugenspiel waagrecht:
10 mm (±5 mm)
Fugenspiel senkrecht:
8 mm (±4 mm)
Sichtbreite:
31 mm
Fugenbreite maximal:
30 mm
Belastung:
Radlast 500 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.2.31/.. ÜG
Standard Fugenprofile
Fugenspiel waagrecht:
6 mm (±3 mm)
Fugenspiel senkrecht:
6 mm (±3 mm)
Sichtbreite:
31 mm
Fugenbreite maximal:
30 mm
Belastung:
Radlast 500 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.2.35/..
Standard Fugenprofile
Fugenspiel waagrecht:
10 mm (±5 mm)
Fugenspiel senkrecht:
8 mm (±4 mm)
Sichtbreite:
35 mm
Fugenbreite maximal:
30 mm
Belastung:
Radlast 500 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.2.35/.. G
Standard Fugenprofile
Fugenspiel waagrecht:
6 mm (±3 mm)
Fugenspiel senkrecht:
6 mm (±3 mm)
Sichtbreite:
35 mm
Fugenbreite maximal:
30 mm
Belastung:
Radlast 500 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
Rostfrei
VA.3.20/..
Standard Fugenprofile
Fugenspiel waagrecht:
4 mm (±2 mm)
Fugenspiel senkrecht:
2 mm (±1 mm)
Sichtbreite:
20 mm
Fugenbreite maximal:
15 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
Rostfrei
VA.3.48/..
Standard Fugenprofile
Fugenspiel waagrecht:
10 mm (±5 mm)
Fugenspiel senkrecht:
8 mm (±4 mm)
Sichtbreite:
48 mm
Fugenbreite maximal:
40 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
Rostfrei
VA.3.48/.. G
Standard Fugenprofile
Fugenspiel waagrecht:
6 mm (±3 mm)
Fugenspiel senkrecht:
6 mm (±3 mm)
Sichtbreite:
48 mm
Fugenbreite maximal:
40 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
Rostfrei
VA.3.60/..
Standard Fugenprofile
Fugenspiel waagrecht:
16 mm (±8 mm)
Fugenspiel senkrecht:
12 mm (±6 mm)
Sichtbreite:
60 mm
Fugenbreite maximal:
55 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
Rostfrei
VA.3.60/.. G
Standard Fugenprofile
Fugenspiel waagrecht:
10 mm (±5 mm)
Fugenspiel senkrecht:
10 mm (±5 mm)
Sichtbreite:
60 mm
Fugenbreite maximal:
55 mm
Belastung:
Radlast 700 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
Rostfrei
VA.12.8/..
Standard Fugenprofile
Fugenspiel waagrecht:
2 mm (±1 mm)
Sichtbreite:
8 mm
Materialstärke:
1,5 mm
Belastung:
Radlast 400 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.12.9/..
Standard Fugenprofile
Fugenspiel waagrecht:
2 mm (±1 mm)
Sichtbreite:
9 mm
Materialstärke:
2 mm
Belastung:
Radlast 400 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
Rostfrei

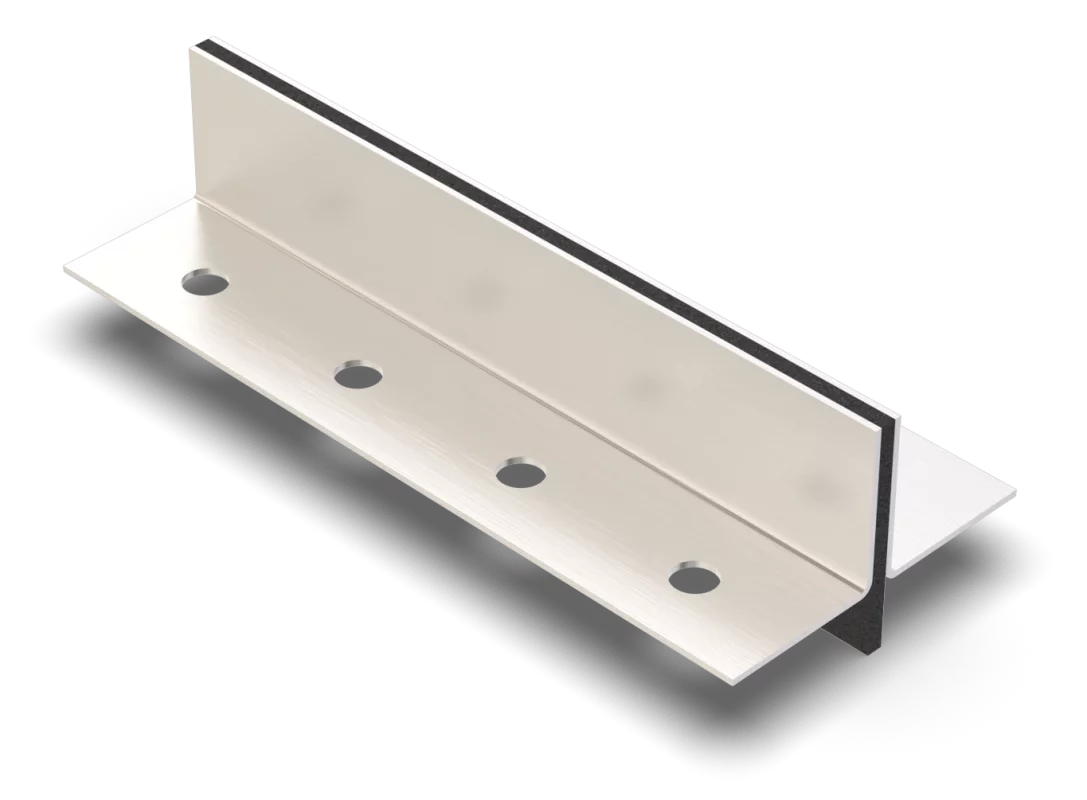

VA.12.9/..
Standard Fugenprofile
Fugenspiel waagrecht:
2 mm (±1 mm)
Sichtbreite:
9 mm
Materialstärke:
2 mm
Belastung:
Radlast 600 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.12.11/..
Standard Fugenprofile
Fugenspiel waagrecht:
2 mm (±1 mm)
Sichtbreite:
11 mm
Materialstärke:
3 mm
Belastung:
Radlast 600 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
Rostfrei
VA.12.14/..
Standard Fugenprofile
Fugenspiel waagrecht:
4 mm (±2 mm)
Sichtbreite:
14 mm
Materialstärke:
3 mm
Belastung:
Radlast 1000 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
AL.12.16/..
Standard Fugenprofile
Fugenspiel waagrecht:
4 mm (±2 mm)
Sichtbreite:
16 mm
Materialstärke:
4 mm
Belastung:
Radlast 1000 kg bei Ø 150 mm, B = 100 mm
Datenblatt Details
