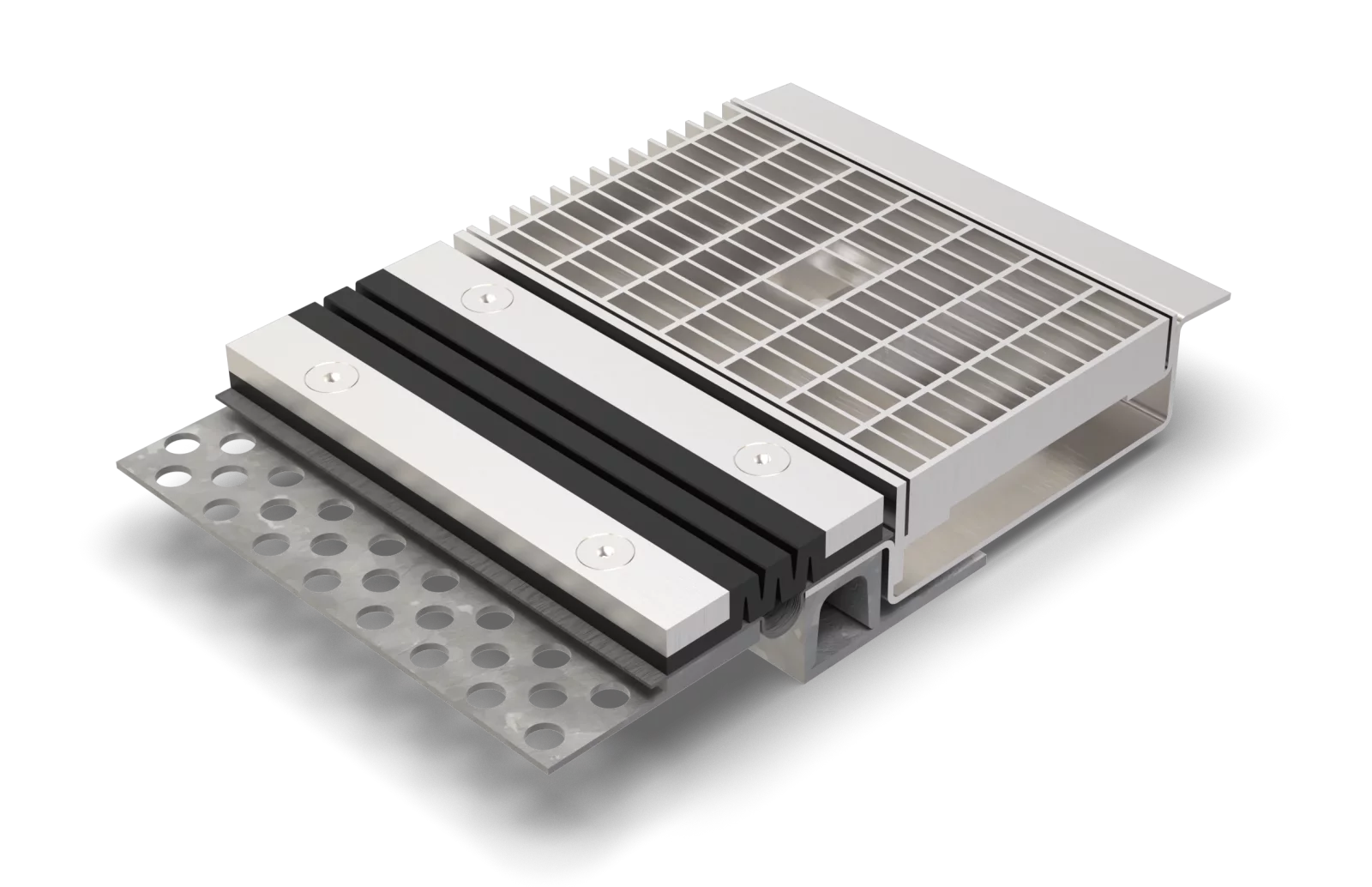

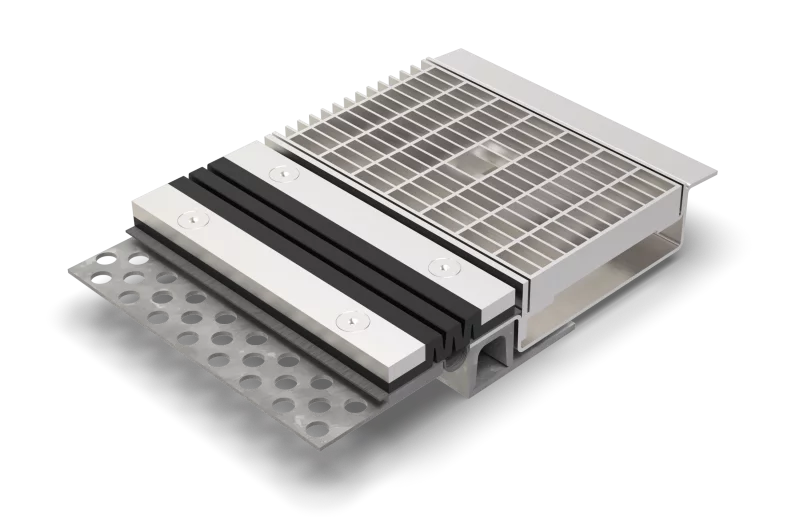

VA.8.110/.. kombiniert mit ALR.4

PKW-befahrbar
Fugenprofil für Beschichtungsanschluss
Ablaufrinne mit Beschichtungsflansch

Datenblatt jetzt anfragen

Für weitere Fragen stehen wir auch telefonisch zur Verfügung.

+49(0)8406/9294-0

Geschlossen Öffnet am Di., 07. Jan. um 07:00 Uhr

Samstag: Geschlossen
Sonntag (Betriebsurlaub): Geschlossen
Montag (Betriebsurlaub): Geschlossen
Dienstag (Betriebsurlaub): Geschlossen
Mittwoch (Betriebsurlaub): Geschlossen
Donnerstag (Betriebsurlaub): Geschlossen
Freitag (Betriebsurlaub): Geschlossen

Eigenschaften

Wasserdicht, schwerlastbeständig, Dehneinlage jederzeit auswechselbar, abriebfest, witterungs- und temperaturbeständig (-40°C bis +120°C), witterungs- und temperaturbeständig (-40°C bis +120°C), beständig gegen Tausalz und Abwässer (Alkalien, Mikroben, Bakterien), Gitterrost mit Maschenweite 30x10 mm (30x30 mm auf Anfrage)

Einsatzbereiche

Parkdecks, Parkhäuser, Tiefgaragen, Rampenübergänge, Fußgängerbrücken

Material

Fugenprofil: Unterkonstruktion Stahl feuerverzinkt und Sichtfläche Edelstahl V2A (V4A auf Anfrage), Dehneinlage EPDM, Dichtbahn Wolfin IB

Ablaufrinne: Edelstahl V2A (V4A auf Anfrage)

Belagsarten

Beschichtung, Beton, Estrich, Industriebeläge, Naturstein, Fliesen

Befahrbarkeit

PKW

Hinweise

Bei Edelstahl sind die allgemeinen Reinigungs- und Pflegehinweise zu beachten (siehe auch Bereich Download).

Ausführung auch mit VA.8.130/.. möglich.

Einbau durch werkseigene Monteure empfohlen.

Technische Daten

VA.8.110/..

Fugenspiel waagrecht:: 35 mm (-15/+20 mm)
Fugenspiel senkrecht:: 20 mm (±10 mm)
Sichtbreite:: 108 mm
Fugenbreite maximal:: 50 mm
Farbe der Dehneinlage:: schwarz

ALR.4

Materialstärke Rinnenkörper:: 3 mm
Materialstärke vertikaler Steg:: 3 bzw. 5 mm

Ausführungen

Alle Höhen miteinander kombinierbar

VA.8.110/..

Artikel-Nr.	Profilhöhe (h1)
VA.8.110/30	30 mm
VA.8.110/37	37 mm
VA.8.110/45	45 mm
VA.8.110/60	60 mm
VA.8.110/75	75 mm
VA.8.110/90	90 mm
VA.8.110/104	104 mm
VA.8.110/120	120 mm
VA.8.110/150	150 mm

ALR.4

Artikel-Nr.	Gitterrostbreite (b)	Rinnenhöhe (h2)	Profilhöhe (h3)
ALR.4.120/55	120 mm	55 mm	65 mm
ALR.4.120/70	120 mm	70 mm	80 mm
ALR.4.150/55	150 mm	55 mm	65 mm
ALR.4.150/70	150 mm	70 mm	80 mm
ALR.4.200/70	200 mm	70 mm	80 mm
ALR.4.200/85	200 mm	85 mm	95 mm
ALR.4.250/70	250 mm	70 mm	80 mm
ALR.4.250/85	250 mm	85 mm	95 mm

Weitere Höhen auf Anfrage.

VA.8.110/..

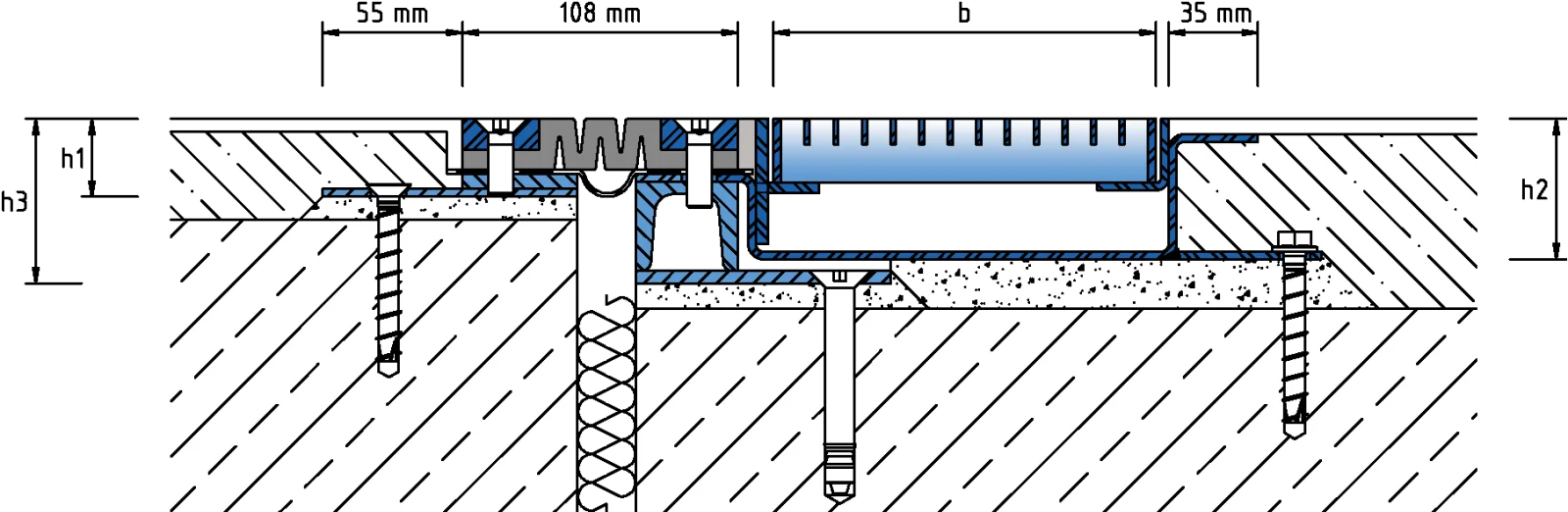

Technische Zeichnung — Technische Änderungen vorbehalten

ALR.4
