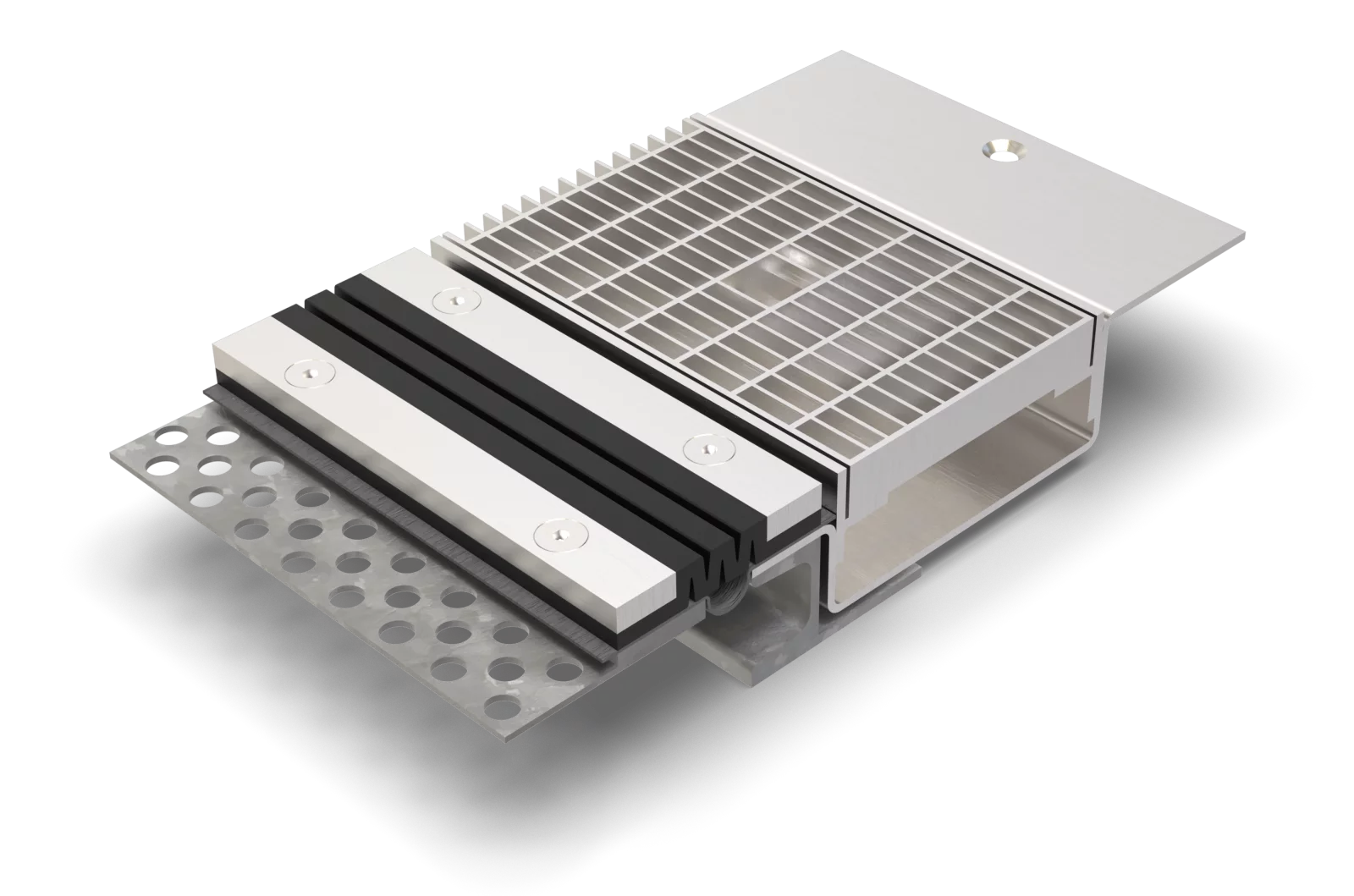

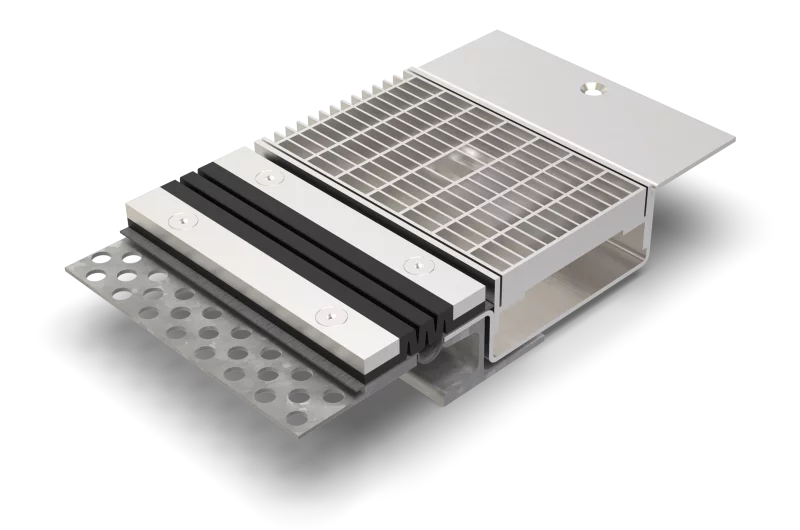

VA.8.110/.. kombiniert mit ALR.8

hoch belastbar
Fugenprofil für Beschichtungsanschluss
Ablaufrinne mit Beschichtungsflansch

Datenblatt jetzt anfragen

Für weitere Fragen stehen wir auch telefonisch zur Verfügung.

+49(0)8406/9294-0

Geschlossen Öffnet am Di., 07. Jan. um 07:00 Uhr

Samstag: Geschlossen
Sonntag (Betriebsurlaub): Geschlossen
Montag (Betriebsurlaub): Geschlossen
Dienstag (Betriebsurlaub): Geschlossen
Mittwoch (Betriebsurlaub): Geschlossen
Donnerstag (Betriebsurlaub): Geschlossen
Freitag (Betriebsurlaub): Geschlossen

Eigenschaften

Wasserdicht, schwerlastbeständig, Dehneinlage jederzeit auswechselbar, abriebfest, witterungs- und temperaturbeständig (-40°C bis +120°C), beständig gegen Tausalz und Abwässer (Alkalien, Mikroben, Bakterien), Gitterrost mit Maschenweite 30x10 mm (30x30 mm auf Anfrage)

Einsatzbereiche

Parkdecks, Parkhäuser, Tiefgaragen, Rampenübergänge, Fußgängerbrücken, Produktions-/Lagerhallen im Industriebau

Material

Fugenprofil: Unterkonstruktion Stahl feuerverzinkt und Sichtfläche Edelstahl V2A (V4A auf Anfrage), Dehneinlage EPDM, Dichtbahn Wolfin IB

Ablaufrinne: Edelstahl V2A (V4A auf Anfrage)

Belagsarten

Beschichtung, Beton, Estrich, Industriebeläge, Naturstein, Fliesen

Befahrbarkeit

PKW (LKW auf Anfrage)

Hinweise

Bei Edelstahl sind die allgemeinen Reinigungs- und Pflegehinweise zu beachten (siehe auch Bereich Download).

Ausführung auch mit VA.8.130/.. möglich.

Einbau durch werkseigene Monteure empfohlen.

Technische Daten

VA.8.110/..

Fugenspiel waagrecht:: 35 mm (-15/+20 mm)
Fugenspiel senkrecht:: 20 mm (±10 mm)
Sichtbreite:: 108 mm
Fugenbreite maximal:: 50 mm
Farbe der Dehneinlage:: schwarz

ALR.8

Materialstärke Rinnenkörper:: 4 mm
Materialstärke vertikaler Steg:: 5 mm

Ausführungen

Alle Höhen miteinander kombinierbar

VA.8.110/..

Artikel-Nr.	Profilhöhe (h1)
VA.8.110/30	30 mm
VA.8.110/37	37 mm
VA.8.110/45	45 mm
VA.8.110/60	60 mm
VA.8.110/75	75 mm
VA.8.110/90	90 mm
VA.8.110/104	104 mm
VA.8.110/120	120 mm
VA.8.110/150	150 mm

ALR.8

Artikel-Nr.	Gitterrostbreite (b)	Rinnenhöhe (h2)	Profilhöhe (h3)
ALR.8.120/71	120 mm	71 mm	81 mm
ALR.8.120/86	120 mm	86 mm	96 mm
ALR.8.150/71	150 mm	71 mm	81 mm
ALR.8.150/86	150 mm	86 mm	96 mm
ALR.8.200/86	200 mm	86 mm	96 mm
ALR.8.200/101	200 mm	101 mm	111 mm
ALR.8.250/86	250 mm	86 mm	96 mm
ALR.8.250/101	250 mm	101 mm	111 mm

Weitere Höhen auf Anfrage.

VA.8.110/..

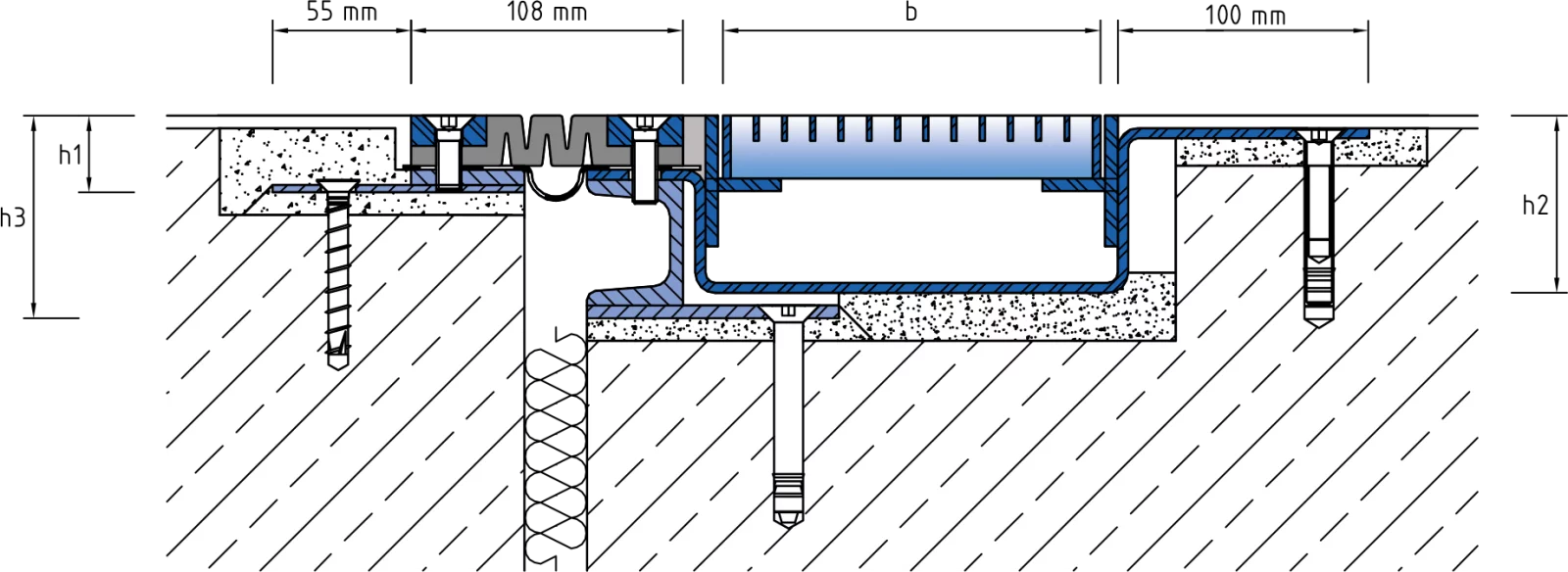

Technische Zeichnung — Technische Änderungen vorbehalten

ALR.8

Downloads

Datenblatt PDF

VA.8.110.30/81 kombiniert mit ALR.8.120/71.doc LV-Text

VA.8.110.30/81 kombiniert mit ALR.8.150/71.doc LV-Text

VA.8.110.30/96 kombiniert mit ALR.8.200/86.doc LV-Text

VA.8.110.30/96 kombiniert mit ALR.8.250/86.doc LV-Text

VA.8.110/30 ALR.8.150/71.dwg Auto CAD
